ISO 확장 나선형 포인트 탭자동차, 항공우주, 일반 기계 제조와 같은 산업 전반에 걸쳐 정밀 나사 가공에 없어서는 안 될 요소가 되었습니다. 혁신적인 나선형 홈 설계, 고성능 코팅 및 견고한 재료 선택을 갖춘 이 탭은 원활한 칩 배출, 뛰어난 내구성 및 일관된 나사산 품질을 보장합니다. 이 종합 가이드에서는 기능, 응용 분야, 사양 및 유지 관리 팁을 살펴보고 전문가가 고효율 생산을 위한 탭을 선택할 때 정보에 입각한 결정을 내릴 수 있도록 돕습니다.
목차
1. ISO 확장 스파이럴 포인트 탭 개요

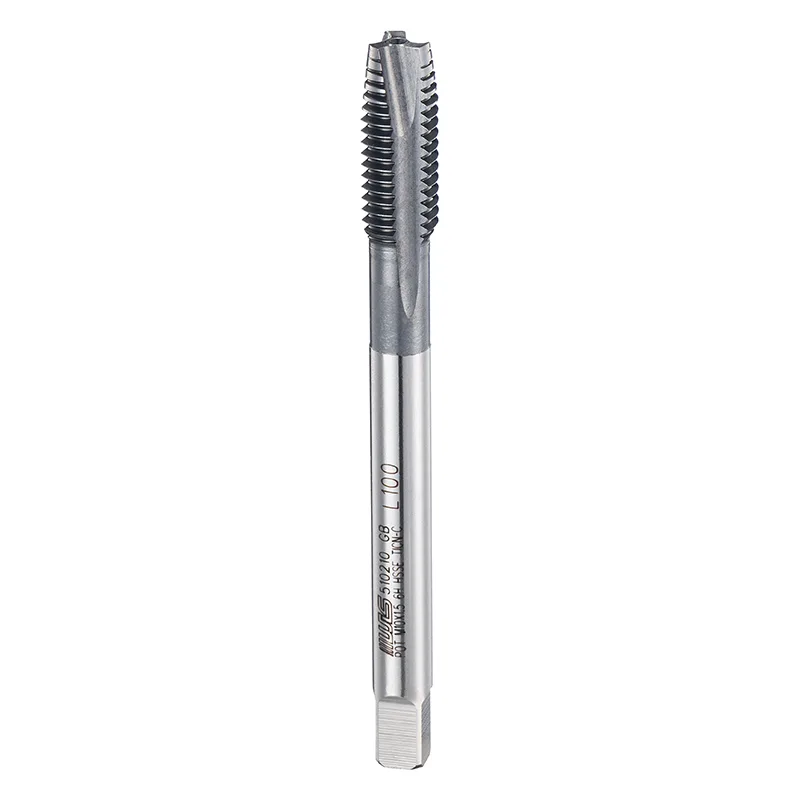

ISO 확장 스파이럴 포인트 탭(ISO 확장 스파이럴 포인트 탭)윌슨은 관통 구멍 및 막힌 구멍 응용 분야에서 고정밀 나사 가공을 위해 설계된 특수 도구입니다. 나선형 포인트 형상은 효율적인 전방 칩 배출을 보장하여 가공된 나사산의 손상을 방지하고 생산성을 향상시킵니다.
이 탭은 강철, 주철, 구리 및 알루미늄과 같은 비철금속을 가공할 때 성능이 널리 인정되어 현대 제조 문제에 대한 다양한 솔루션을 제공합니다.
2. 디자인 특징 및 장점
- 나선형 홈 디자인:칩 배출에 최적화되어 걸림 및 나사산 손상이 줄어듭니다.
- 확장된 길이:깊은 구멍 스레딩 작업에 더 나은 도달 거리를 제공합니다.
- 정밀 제조:ISO 4H/5H/6H 공차 등급으로 나사산 정확도를 유지합니다.
- 향상된 효율성:절삭 저항을 줄이고 가공 속도를 향상시킵니다.
나선형 홈 뒤에 있는 세심한 엔지니어링을 통해 구멍 유형에 따라 칩이 앞쪽이나 위쪽으로 효율적으로 안내되어 다양한 재료에서 일관된 나사산 품질을 유지할 수 있습니다.
3. 재료 및 코팅
ISO 확장 스파이럴 포인트 탭의 성능은 재질과 코팅에 크게 영향을 받습니다.
- 고속도강(HSS):정밀 나사 가공에 필수적인 우수한 경도와 인성을 제공합니다.
- 특수 코팅:고강도 작업에서도 마찰을 줄이고 과열을 방지하며 공구 수명을 늘립니다.
- 내마모성:난삭재의 안정적인 성능을 보장합니다.
4. 산업 전반에 걸친 응용
ISO 확장 나선형 포인트 탭은 다음 분야에서 널리 사용됩니다.
- 자동차 부품 제조:엔진 부품, 브래킷 및 패스너의 정확한 나사산을 보장합니다.
- 항공우주 정밀 가공:랜딩 기어 및 터빈 부품과 같은 중요한 구성 요소에서 고품질 스레드를 유지합니다.
- 일반 기계 가공:맞춤형 금속 부품, 금형 및 산업 장비 제작에 이상적입니다.
5. 기술 사양
| 매개변수 | 사양 | 비고 |
|---|---|---|
| 제품 모델 | ISO 표준 나선형 플루트 탭 | M2-M24, 미터 나사 시리즈 |
| 공차 등급 | ISO 4시간/5시간/6시간 | 정밀 애플리케이션용 6H |
| 재료 | 선택적으로 코팅이 적용된 고속도강 | 높은 경도와 인성을 위해 열처리 |
| 디자인 특징 | 확장된 나선형 점 | 효율적인 칩 배출 및 깊은 홀 도달 |
6. 최적의 성능을 위한 선택 가이드
올바른 ISO 확장 나선형 포인트 탭 선택은 다음에 따라 달라집니다.
- 가공할 재료:HSS 또는 코팅 탭을 강철, 알루미늄 또는 주철과 일치시킵니다.
- 구멍 유형:관통 구멍에는 전방 나선형을 사용하고 막힌 구멍에는 상향 나선형을 사용합니다.
- 스레드 공차:ISO 공차 등급이 정밀도 요구 사항에 부합하는지 확인하세요.
- 생산량:대량 작업에서는 코팅 탭을 사용하여 공구 수명을 연장할 수 있습니다.
7. 유지 관리 및 수명 팁
- 나사산 손상을 방지하기 위해 탭의 마모나 칩핑 여부를 정기적으로 검사하십시오.
- 마찰과 열 축적을 줄이려면 적절한 절삭유를 사용하십시오.
- 우발적인 손상을 방지하기 위해 탭을 보호 케이스에 보관하십시오.
- 스레드 품질을 유지하려면 성능 저하의 첫 징후가 나타나면 탭을 교체하십시오.
8. 자주 묻는 질문(FAQ)
- Q1: ISO 확장 스파이럴 포인트 탭을 알루미늄에 사용할 수 있습니까?
- A1: 예, 이 탭은 알루미늄이나 구리와 같은 비철금속에 적합합니다. 특히 마찰을 줄이기 위해 코팅한 경우 더욱 그렇습니다.
- Q2: 확장 나선형 디자인의 장점은 무엇입니까?
- A2: 관통 홀과 막힌 홀의 칩 배출을 개선하여 나사산 손상과 기계 가동 중지 시간을 줄입니다.
- Q3: 올바른 공차 등급을 어떻게 선택합니까?
- A3: ISO 6H는 고정밀 응용 분야에 권장되는 반면, 4H/5H는 일반 나사 가공 작업에 적합합니다.
- Q4: Wilson은 맞춤형 사이즈를 제공합니까?
- A4: 예, Wilson은 다양한 산업 요구 사항을 충족하기 위해 고객 사양을 기반으로 맞춤화를 제공합니다.
- Q5: 탭의 수명을 연장하려면 어떻게 해야 합니까?
- A5: 정기적인 청소, 적절한 보관, 가공 중 절삭유 사용은 탭의 사용 수명을 크게 연장합니다.
9. 결론
ISO 확장 나선형 포인트 탭윌슨고급 디자인, 우수한 소재, 정밀한 제조를 결합하여 뛰어난 스레딩 성능을 제공합니다. 효율성, 정밀도 및 내구성이 요구되는 응용 분야에 이상적입니다. 올바른 탭을 선택하면 일관된 고품질 스레드가 보장되고 가동 중지 시간이 최소화되며 전반적인 생산성이 향상됩니다.
전문적인 안내, 맞춤형 요구사항 또는 대량 주문을 원하시면 언제든지 문의해 주세요.저희에게 연락주세요오늘 귀하의 생산 라인에서 Wilson ISO 확장 나선형 포인트 탭의 신뢰성을 경험해 보십시오.
