전방 칩 제거를 위한 고속 나선형 포인트 탭

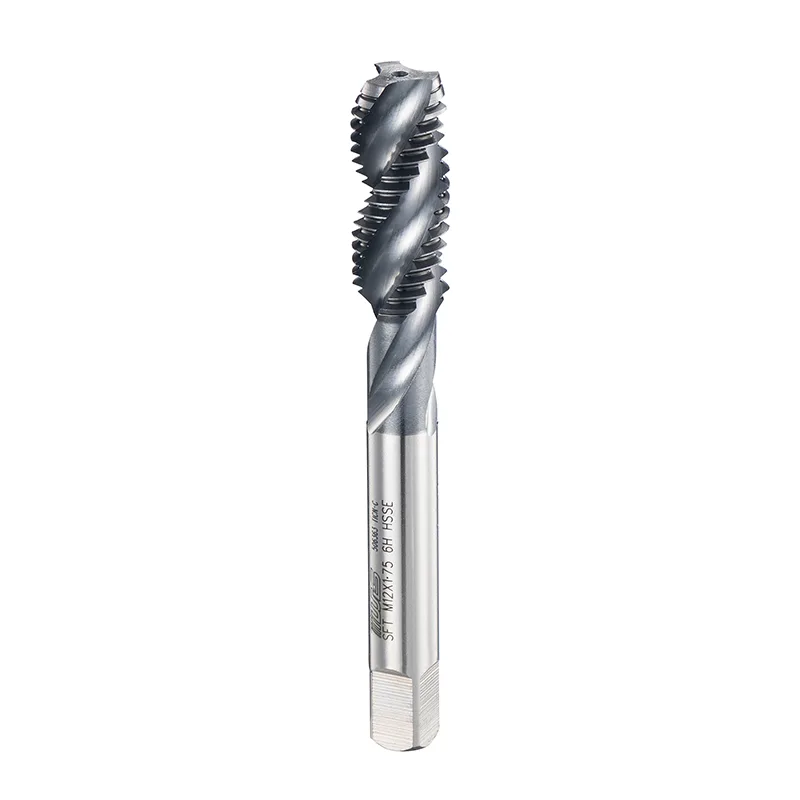

윌슨스파이럴 포인트 탭(Spiral Point Tap)을 판매합니다. 스크류 팁 탭(Screw Tip Tap), 프론트 컷 탭(Front Cut Tap)이라고도 하며 다음과 같이 구분됩니다.ISO 나선형 포인트 탭, DIN SPiral 포인트 탭 및 JIS SPiral 포인트 탭. 관통 구멍 나사 가공에서는 그 성능이 특히 뛰어납니다. 말하자면, 그 디자인은 꽤 영리합니다. 프런트 엔드에는 스크류 팁이라고 불리는 특별한 나선형 절삭날이 있습니다. 이 나사 끝으로 인해 탭핑 시 칩이 나사 끝의 나선형 방향을 따라 앞쪽으로 배출되고 탭 이송 방향으로 가공 영역을 벗어날 수 있습니다. 이렇게 하면 칩이 구멍에 쌓이지 않습니다. 따라서 관통 구멍이나 얕은 구멍의 나사 가공에 사용하는 것이 정확합니다.

구조설계를 다시 보면 Spiral Point Tap의 선단부 절삭날의 각도는 임의로 정한 것이 아니고 정밀하게 계산한 값으로 일반적으로 10°~15°사이이다. 이 각도는 절단을 더욱 쉽게 만들고 절단력을 분산시키며 가공 중 진동을 줄일 수 있습니다. 핸들과 작동부분의 전환이 원활하게 이루어져 고속 회전 시에도 안정성을 유지할 수 있습니다. 또한 많은 프런트 엔드 탭은 TiN 코팅과 같은 코팅 기술을 사용하여 표면을 더 단단하게 만들고 내마모성을 높이며 마찰 계수를 줄일 수 있습니다. TiAlN 코팅은 고온 환경에서 매우 우수하며 고강도 재료 가공에 적합합니다. 이러한 코팅은 탭을 더 오래 사용하는 데 도움이 될 수 있습니다.

스파이럴 포인트 탭은 관통홀 나사 가공에 주로 사용되며 저탄소강, 중탄소강, 스테인리스강, 알루미늄 합금, 구리 합금 등 가공 가능한 소재도 많습니다. 자동차 제조, 기계 가공, 전자 기기 등의 산업에서 흔히 볼 수 있습니다. 예를 들어, 엔진 실린더 블록의 관통 구멍 나사산과 전기 케이스의 연결 나사산을 처리하는 데 필수적입니다.
