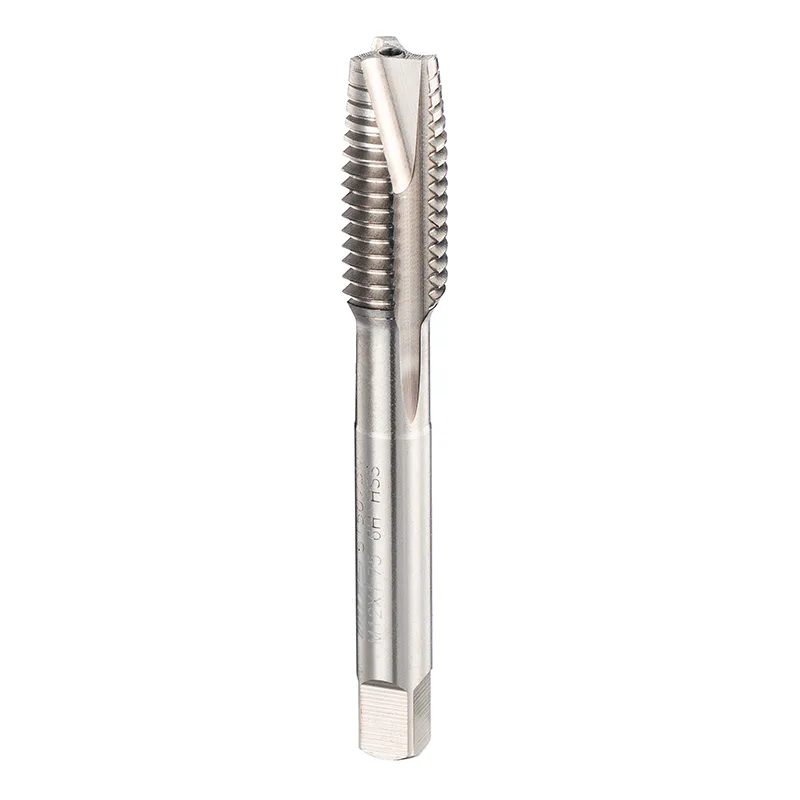

JIS 스파이럴 포인트 탭(코팅 포함)

Wilson은 코팅이 적용된 JIS 스파이럴 포인트 탭을 보유하고 있습니다. 이 유형의 탭은 기존 직선형 홈 탭에서 잔해물 막힘으로 인한 토크 증가 및 공구 파손 위험을 방지하며 특히 심공 가공에 적합합니다(길이 대 직경 비율이 최대 3D~3.5D). 예를 들어, 자동차 엔진 실린더 블록이나 고속 레일 축과 같은 깊은 구멍 가공 시나리오에서 나선형 홈 설계는 가공 효율성과 안정성을 크게 향상시킬 수 있습니다. 이 탭은 강철, 스테인리스강, 비철금속 등 다양한 재료에 적합하며, 특히 생산 요구사항이 높은 가공 환경에 사용하기에 적합합니다.

코팅 기술 성능의 획기적인 발전

1. TiN 코팅: 기본 보호 및 일반 성능

TiN 코팅은 황금색을 띠며 PVD 공정을 통해 증착되며 경도가 약 2000HV로 탭 수명을 2~3배 늘릴 수 있습니다. 마찰계수가 낮아 절삭저항이 적어 알루미늄합금, 저탄소강 등 기존 소재에 적합합니다.

2. TiCN 코팅: 내마모성 및 내접착성

TiCN 코팅은 경도가 3000HV이고 청회색을 나타내며 높은 경도와 접착 방지 특성을 결합하여 스테인리스강 및 티타늄 합금과 같은 접착이 용이한 절단 재료를 가공하는 데 특히 적합합니다. 고속철도 차축(재료 경도 50-60HRC)의 탭핑 공정에서 TiCN 코팅 탭의 수명은 일반 탭보다 1.6배 더 깁니다.

재료 및 제조 공정의 장점

고성능강 선택

1. HSS-E : M35 및 M42 재질로 제작되었으며 경도는 HRC 64-66이고 인성이 우수하여 중 ~ 고강도 재료에 적합합니다 214.

2. 분말야금 고속도강(HSS-E-PM): 탄화물 분포가 균일하고 내마모성이 일반 HSS보다 50% 더 높습니다. 고경도 재료(예: HRC 45 이상의 합금강) 416 가공에 적합합니다.

윌슨 JIS 스파이럴 포인트 탭(코팅 매개변수 포함)(사양)
