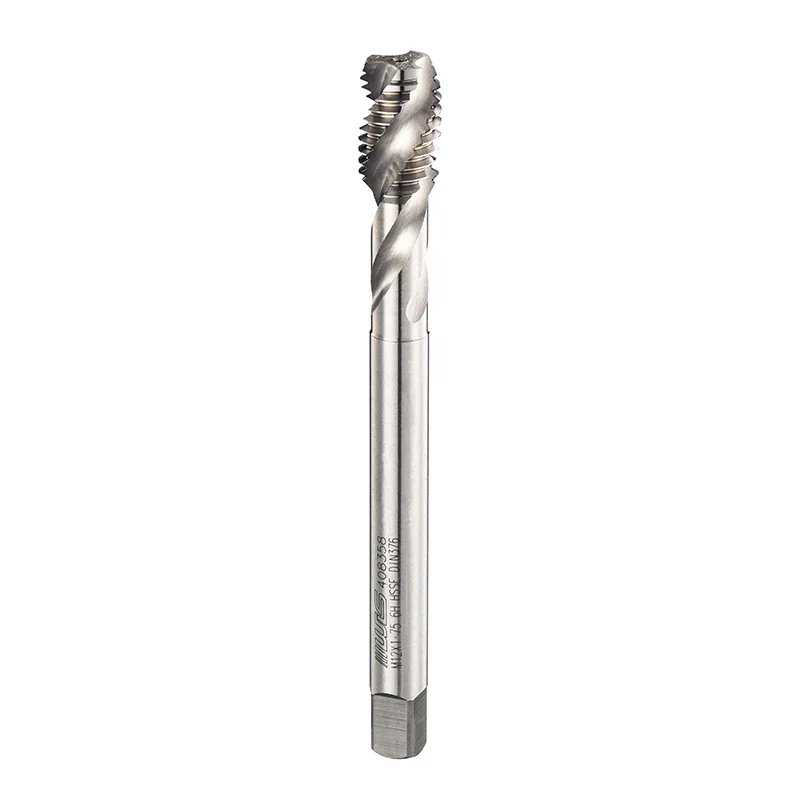

코팅이 없는 DIN 나선형 플루트 탭이 제조 시 툴링 비용을 절감하는 방법

툴링 비용은 절삭 공구 가격 이상입니다. 잦은 교체, 탭 파손, 부품 거부, 기계 가동 중지 시간 등으로 인해 나사산 부품 생산 비용이 증가합니다. CNC 워크샵에서는 보다 효율적인 생산 방법을 모색하므로,코팅이 없는 DIN 스파이럴 플루트 탭도구 선택이 제조 비용에 어떤 영향을 미치는지에 대한 유용한 관점을 제공합니다.

주요 고려 사항은 단순히 탭에 코팅이 있는지 여부가 아닙니다. 이는 기하학적 구조, 절단 성능 및 사용 수명이 허용 가능한 나사산 생산 비용에 어떤 영향을 미치는지입니다.

스레딩 비용이 종종 간과되는 이유

태핑은 많은 가공 사이클 중 작은 부분만을 차지하지만 이 단계의 결함으로 인해 전체 부품이 손상될 수 있습니다. 손상된 내부 스레드는 재작업이 필요하거나 거부될 수 있습니다. 가공물 내부의 탭이 파손되면 생산이 중단되고 부품 복구가 복잡해질 수도 있습니다.

추가 비용의 일반적인 원인으로는 조기 공구 마모, 과도한 절삭 토크, 구멍 준비 불량, 잦은 공구 교환, 일관되지 않은 나사 품질 등이 있습니다. 이러한 문제를 해결하려면 공구 가격에만 집중하기보다는 전체 스레딩 프로세스를 검토해야 합니다.

나선형 플루트 설계가 생산 효율성에 미치는 영향

나선형 플루트 탭에는 칩이 절단 영역에서 멀리 떨어지도록 돕는 나선형 홈이 있습니다. 이 설계는 칩이 공작물의 반대쪽을 통해 빠져나올 수 없는 많은 막힌 구멍 작업에 특히 유용합니다.

칩 배출이 불량하면 절삭 저항이 증가하고 나사 표면이 손상되며 탭이 파손될 수 있습니다. 적합한 나선형 플루트 형상은 칩 이동을 관리하고 일관된 스레드 형성을 지원합니다.

생산상의 이점은 피할 수 있는 중단을 줄이고 허용 가능한 스레드 품질을 유지하는 것에서 비롯됩니다. 재료 특성, 플루트 형상, 구멍 깊이, 윤활 및 절단 매개변수가 모두 최종 결과에 영향을 미칩니다.

코팅되지 않은 탭은 비용상의 이점을 제공합니까?

코팅은 특정 가공 응용 분야에서 내마모성을 향상시키고 마찰을 줄일 수 있습니다. 그러나 모든 작업에 동일한 표면 처리가 필요한 것은 아닙니다.

비코팅 탭은 공구 모재, 최첨단 품질 및 가공 조건이 추가 코팅 없이 필요한 성능을 제공하는 응용 분야에 적합할 수 있습니다. 그들의 경제적 매력은 특정 작업에서 제한된 가치를 제공하는 기능에 대해 비용을 지불하는 것보다 도구를 작업에 일치시키는 데 있습니다.

구매 가격과 운영 비용의 차이가 중요합니다. 저렴한 탭은 더 자주 교체해야 할 수 있는 반면, 코팅된 탭은 마모 특성의 이점을 활용하는 응용 분야에서 더 나은 경제성을 제공할 수 있습니다.

코팅이 없는 DIN 스파이럴 플루트 탭따라서 공구 수명, 나사산 정확도, 생산 일관성을 포함하여 의도한 용도에서의 성능을 기준으로 평가해야 합니다.

공구 가격과 총 운영 비용 비교

실용적인 비교에서는 허용 가능한 실을 생산하는 데 드는 전체 비용을 고려합니다.

의미 있는 결과를 얻으려면 비교 시 동등한 재료, 나사산 사양, 구멍 깊이 및 가공 조건을 사용해야 합니다.

허용되는 스레드당 비용 계산

10,000개의 나사산 구멍을 생성하는 가상 작업을 생각해 보십시오. 하나의 탭이 500개의 허용 가능한 구멍을 생성하는 경우 약 20개의 탭이 필요합니다. 다른 곳이 동일한 조건에서 허용 가능한 구멍 800개를 생산한다면 약 13개의 탭이 필요합니다.

이는 생산 실행에 비해 7번의 탭 감소를 의미합니다. 두 번째 옵션이 더 큰 전체 절감 효과를 제공하는지 여부는 공구 가격, 가공 시간, 파손, 검사 결과 및 불량률에 따라 달라집니다.

실제 측정은 다음과 같습니다.

허용되는 나사산 구멍당 비용 = 총 나사산 비용 ¼ 허용되는 나사산 구멍 수

총 스레딩 비용에는 도구 소비, 할당된 기계 시간, 인건비, 재작업 및 작업과 관련된 스크랩이 포함됩니다.

이 계산을 통해 생산팀은 단가만 비교했을 때보다 더 명확하게 비교할 수 있습니다.

재료 호환성이 도구 성능을 결정합니다

재료에 따라 절삭 조건이 달라지며 탭 마모와 나사산 품질에 직접적인 영향을 미칩니다.

탄소강은 절삭부하 및 칩 컨트롤에 주의가 필요합니다. 스테인레스강은 높은 절단 저항과 가공 경화 문제를 일으킬 수 있습니다. 알루미늄 합금은 칩 형성 및 재료 접착 문제를 나타낼 수 있는 반면, 주철은 일반적으로 서로 다른 칩 특성을 생성합니다.

이러한 차이는 공구 형상, 절삭 매개변수 및 윤활 요구사항에 영향을 미칩니다. 한 재료에서 잘 작동하는 설정은 다른 재료에 대한 조정이 필요할 수 있습니다.

막힌 홀 작업의 경우 칩을 수용할 수 있는 공간이 제한되어 있기 때문에 홀 깊이와 칩 배출이 특히 중요합니다. 탭을 가공물 및 나사산 요구 사항에 맞추면 피할 수 있는 마모 및 가공 결함을 방지하는 데 도움이 됩니다.

스레딩 비용을 통제하는 네 가지 방법

1. 파일럿 홀 직경 확인

크기가 작은 파일럿 홀은 탭이 제거해야 하는 재료의 양을 늘려 절삭 토크를 높이고 잠재적으로 마모를 가속화합니다. 구멍이 너무 크면 나사산 맞물림이 줄어듭니다. 탭핑하기 전에 드릴링 직경을 확인하면 두 가지 문제를 모두 방지하는 데 도움이 됩니다.

2. 절삭조건 표준화

태핑 속도, 이송 동기화, 윤활 및 절삭유 공급은 절삭 성능에 영향을 미칩니다. 문서화된 가공 매개변수는 불필요한 조정을 줄이고 생산 결과를 더 쉽게 재현할 수 있도록 해줍니다.

3. 도구 마모 및 나사산 품질 모니터링

공구 수명은 나사산 치수, 게이지 결과, 표면 상태와 함께 측정되어야 합니다. 일관된 검사를 통해 광범위한 결함이나 예상치 못한 공구 고장이 발생하기 전에 마모를 식별하는 데 도움이 됩니다.

4. 생산 결과 추적

기록 도구 소비, 기계 정지, 거부된 스레드 및 교체 간격을 통해 비용이 발생하는 위치를 알 수 있습니다. 이러한 기록은 공구 관련 문제와 기계 문제 또는 잘못된 구멍 준비를 구별하는 데도 도움이 됩니다.

CNC 제조에서 표준화가 중요한 이유

CNC 작업장에서는 여러 구성요소 유형을 처리하는 경우가 많아 반복 가능한 설정 절차의 가치가 점점 더 높아지고 있습니다. 표준화된 공구 사양, 가공 프로그램 및 검사 방법은 개별 조정에 대한 의존도를 줄입니다.

문서화된 태핑 절차를 통해 일반적인 재료와 나사산 크기에 적합한 도구를 식별할 수 있습니다. 새로운 구성 요소가 생산에 들어가면 이러한 기록은 프로세스를 선택하고 검증하기 위한 출발점을 제공합니다.

이 접근 방식은 나사산 정확도가 조립 품질과 다운스트림 생산에 영향을 미치는 자동차 부품, 금형, 전자 장비, 항공우주 관련 부품 및 신에너지 기계와 관련이 있습니다.

목표는 반복되는 시행착오에 의존하기보다는 도구 변경 및 프로세스 조정을 측정 가능하게 만드는 것입니다.

DIN 표준이 도구 선택을 지원하는 방법

DIN 표준은 산업 가공의 치수 및 기술 요구 사항에 대한 확립된 참조를 제공합니다. 나사 가공 작업의 경우 해당 사양은 나사 직경, 피치 및 공차와 같은 요구 사항을 정의합니다.

DIN 표준 탭을 선택하는 것은 결정의 일부일 뿐입니다. 탭의 형상은 재료, 구멍 구성 및 가공 공정과도 일치해야 합니다.

코팅이 없는 DIN 스파이럴 플루트 탭나선형 플루트 형상과 공구의 절단 특성이 지정된 나사 가공 요구 사항을 충족하는 응용 분야와 관련이 있습니다. 공구 수명 기록, 검사 결과, 구멍당 비용 계산을 통해 경제적 가치를 평가할 수 있습니다.

현대 제조 분야의 정밀 툴링

Taizhou Hongyi Precision Tools Co., Ltd.에 소속된 Wilson은 정밀 공구 분야에서 20년 이상의 경험을 보유하고 있습니다. 제품 범위에는 자동차 제조, 항공우주 응용 분야, 금형 생산, 전자 기기, 신에너지 장비 및 금속 가공을 위한 기계 탭, 나선형 플루트 탭, 롤링 탭, 핸드 탭 및 DIN 탭이 포함됩니다.

이러한 응용 분야는 도구 설계를 생산 요구 사항과 일치시키는 것의 중요성을 보여줍니다. 공구 형상과 제조 정밀도는 절삭 성능에 영향을 미치며 가공 조건은 완성된 나사산의 일관성을 결정합니다.

결론: 완성된 스레드당 비용 측정

툴링 비용을 줄이려면 가장 저렴한 탭을 선택하는 것 이상이 필요합니다. 가장 유용한 비교는 도구 소비, 가동 중지 시간, 재작업 및 거부된 부품을 포함하여 허용 가능한 스레드를 생산하는 비용을 측정합니다.

코팅이 없는 DIN 나선형 플루트 탭은 형상 및 절단 특성에 적합한 가공 응용 분야에 대한 옵션을 제공합니다. 코팅 상태 자체보다는 실제 생산 데이터를 통해 비용 효율성을 가장 잘 평가할 수 있습니다.

정밀 가공을 위해 효과적인 비용 관리는 적절한 공구 선택, 올바른 구멍 준비, 표준화된 절삭 조건 및 일관된 검사를 결합합니다. 허용 가능한 나사산 구멍당 비용을 측정하면 툴링 결정 및 제조 효율성을 개선하기 위한 실질적인 기반이 제공됩니다.
