DIN 확장 나선형 포인트 탭심공 가공, 대량 생산 및 까다로운 산업 응용 분야를 위한 효율적인 나사 가공 솔루션으로 널리 알려져 있습니다. 확장된 플루트 설계, 최적화된 나선형 포인트 형상, 신뢰할 수 있는 칩 배출 성능을 갖춘 이 탭은 제조업체가 가공 효율성을 개선하고 공구 고장 위험을 줄이며 일관된 나사산 품질을 달성하는 데 도움이 됩니다.
이 기사에서는 DIN 확장 나선형 포인트 탭이 일반적인 스레딩 문제를 해결하는 방법, 설계가 중요한 이유, 올바른 사양을 선택하는 방법, 현대 제조 환경에서 제공하는 이점에 대해 설명합니다. 또한 글로벌 산업 고객을 위한 정밀 절삭 공구 전문 기업인 Taizhou Hongyi Precision Tools Co.,Ltd.의 전문 툴링 솔루션도 소개합니다.
목차
1. 소개: DIN 확장 나선형 포인트 탭 이해
스레딩 작업은 현대 제조에서 가장 중요한 프로세스 중 하나입니다. 태핑 중 작은 오류로 인해 나사산이 손상되고, 부품이 거부되고, 생산이 지연되고, 제조 비용이 증가할 수 있습니다. 높은 정밀도와 안정적인 성능이 요구되는 산업에서는 올바른 태핑 공구를 선택하는 것이 필수적입니다.

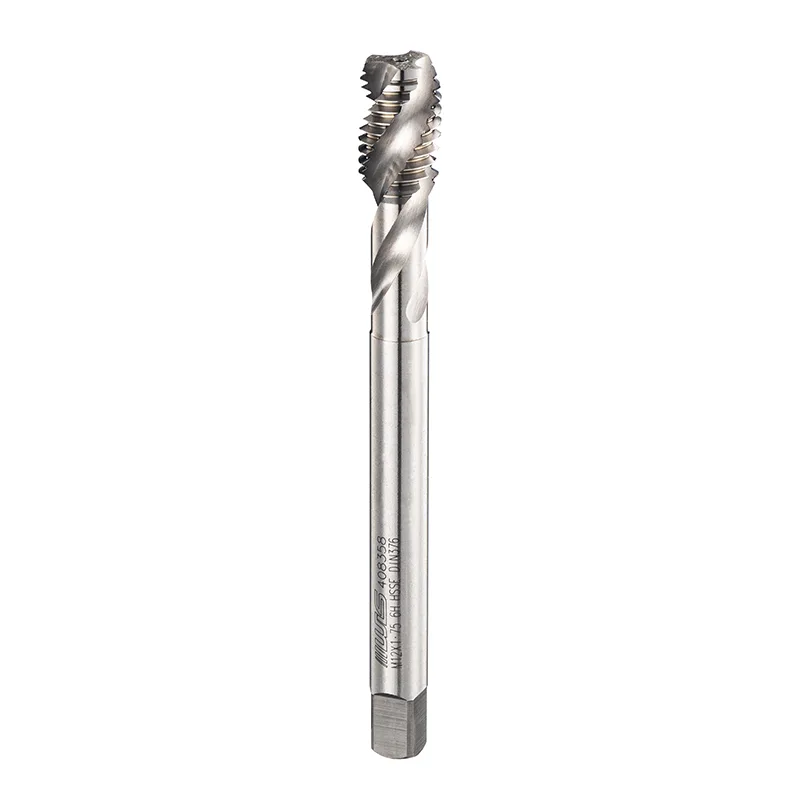

DIN 확장 스파이럴 포인트 탭은 깊은 나사 구멍을 가공하거나 표준 탭이 충분한 도달 거리를 제공할 수 없는 응용 분야에서 탁월한 성능을 제공하도록 특별히 설계되었습니다. DIN 표준을 기반으로 하는 이 탭은 치수 정확도와 고급 절단 형상을 결합하여 전문 가공 환경에 적합합니다.
기존 핸드 탭이나 표준 기계 탭과 달리 확장 나선형 포인트 탭은 더 긴 생크 또는 확장된 절단 길이를 특징으로 합니다. 이 구조를 통해 작업자는 우수한 강성과 가공 안정성을 유지하면서 더 깊은 구멍에 도달할 수 있습니다.
나선형 포인트 디자인은 절삭 중에 칩이 홀 내부에 쌓이는 대신 앞으로 밀어냅니다. 이로 인해 이 도구는 특히 지속적인 생산과 신뢰성이 중요한 자동화된 CNC 가공 공정에서 관통 구멍 스레딩에 특히 효과적입니다.
2. DIN 확장 나선형 포인트 탭의 설계가 다른 이유는 무엇입니까?
탭의 성능은 엔지니어링 설계에 따라 크게 달라집니다. DIN 확장 스파이럴 포인트 탭은 가공 효율성과 나사 정확도를 향상시키는 몇 가지 중요한 기능을 통합합니다.
| 디자인 특징 | 기능 | 생산 이점 |
|---|---|---|
| 확장된 길이의 디자인 | 더 깊은 구멍에 대한 추가 도달 거리 제공 | 복잡한 부품을 유연하게 가공할 수 있습니다. |
| 나선형 점 기하학 | 태핑 중에 칩을 앞으로 보냅니다. | 칩 막힘 및 공구 손상 감소 |
| DIN 표준 정확도 | 일관된 치수와 공차를 유지합니다. | 안정적인 스레드 품질 보장 |
| 정밀 접지 플루트 | 절단 안정성 향상 | 더 부드러운 스레드 표면을 만듭니다. |
| 고성능 소재 | 내마모성 향상 | 공구 수명 연장 |
이 탭의 가장 중요한 특징 중 하나는 나선형 포인트 각도입니다. 최적화된 인선 설계로 절삭 저항을 줄이고 칩 컨트롤을 향상시킵니다. 이는 탄소강, 합금강, 스테인리스강 등 긴 칩을 생성하는 소재를 가공할 때 특히 유용합니다.
CNC 가공 환경에서 공구 일관성은 생산 효율성에 직접적인 영향을 미칩니다. 잘 설계된 DIN 확장 나선형 포인트 탭은 공구 교체로 인한 기계 가동 중단 시간을 줄이고, 가공 안정성을 향상시키며, 대규모 제조 요구 사항을 지원할 수 있습니다.
3. DIN 확장 스파이럴 포인트 탭 사용의 주요 장점
제조업체는 일반 스레딩 솔루션에 비해 여러 가지 이점을 제공하기 때문에 DIN 확장 나선형 포인트 탭을 선택합니다.
- 향상된 칩 배출:나선형 포인트 구조로 칩을 앞으로 밀어 칩이 쌓이는 것을 방지하고 탭 파손 위험을 줄입니다.
- 더 높은 가공 효율성:이 탭은 더 빠른 절단 속도와 더 원활한 생산 주기를 지원하므로 대량 생산에 적합합니다.
- 스레드 정확도 향상:정밀 제조로 안정적인 스레드 프로파일과 향상된 치수 일관성이 보장됩니다.
- 공구 수명 연장:고급 소재와 최적화된 절단 형상은 연속 작업 중에 마모를 방지하는 데 도움이 됩니다.
- 생산 비용 절감:공구 고장과 가동 중지 시간이 줄어들어 전체 가공 비용이 절감됩니다.
까다로운 스레딩 작업을 다루는 제조업체의 경우 공구 신뢰성은 기술 요구사항일 뿐만 아니라 비즈니스 이점이기도 합니다. 고품질 탭은 생산 속도, 제품 품질 및 고객 만족도에 직접적인 영향을 미칠 수 있습니다.
| 도전 | 기존 탭 문제 | DIN 확장 나선형 포인트 탭 솔루션 |
|---|---|---|
| 깊은 구멍 스레딩 | 작업 길이가 부족함 | 확장된 디자인으로 더 나은 접근성 제공 |
| 칩 축적 | 잦은 막힘과 파손 | 전방 칩 배출로 안정성 향상 |
| 양산 | 공구 수명이 짧아 교체 빈도가 높아집니다. | 내구성 있는 구조로 지속적인 가공을 지원합니다. |
| 실 품질 관리 | 배치 간 결과가 일관되지 않음 | 정밀 연삭으로 안정적인 성능 보장 |
