정밀 나사 가공에 JIS 확장 스파이럴 플루트 탭이 필수적인 이유는 무엇입니까?
방법을 알아보세요JIS 확장 나선형 플루트 탭까다로운 산업 응용 분야에서 칩 배출, 나사 가공 정확도, 생산 효율성 및 공구 수명을 향상시킵니다. 이 종합 가이드에서는 신뢰할 수 있는 스레딩 솔루션을 찾는 제조업체를 위한 재료 호환성, 일반적인 문제, 선택 방법, 유지 관리 방법 및 성능 이점에 대해 설명합니다.
기사 요약
JIS 확장 스파이럴 플루트 탭은 깊은 홀 나사 가공, 원활한 칩 배출 및 고정밀 내부 나사산이 중요한 현대 가공 환경에서 널리 사용됩니다. 기존 탭과 비교하여 이러한 특수 공구는 막힌 구멍과 난삭재에서 탁월한 절삭 성능을 제공합니다. 자동차 제조, 항공우주 공학, 금형 가공, 전자, 중장비 생산과 같은 산업은 일관성과 생산성을 유지하기 위해 이러한 탭에 크게 의존합니다.
이 기사에서는 JIS 확장 나선형 플루트 탭의 작동 원리, 이점, 적용, 재료 선택, 코팅 기술, 문제 해결 방법 및 구매 고려 사항을 살펴봅니다. 독자들은 또한 제조업체가 어떻게 좋아하는지 배울 것입니다.Taizhou Hongyi Precision Tools Co.,Ltd.운영 비용을 줄이면서 가공 성능을 향상시키는 신뢰할 수 있는 툴링 솔루션을 제공합니다.
목차
1. JIS 확장 스파이럴 플루트 탭이란 무엇입니까?

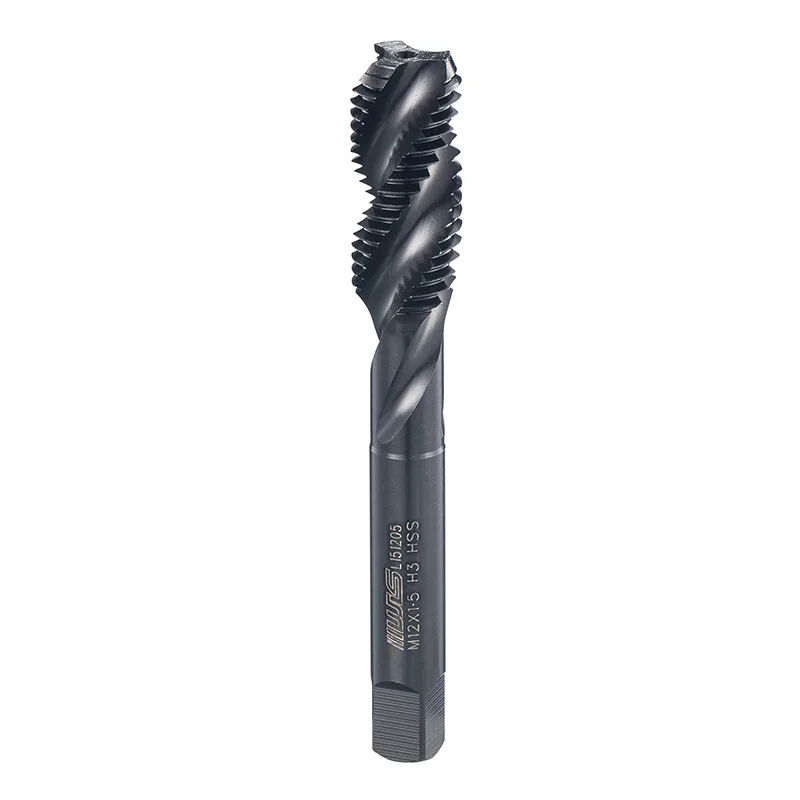

JIS 확장 나선형 플루트 탭은 일본 산업 표준(JIS)에 따라 설계된 정밀 나사 가공 도구입니다. 이 탭은 내경 나사 가공 중에 칩을 효율적으로 제거하는 확장된 생크 길이와 나선형 플루트 형상이 특징입니다.
직선 플루트 탭과 달리 나선형 플루트 탭은 칩을 절단 영역에서 위쪽으로 끌어당깁니다. 이러한 설계 덕분에 칩이 쌓이면 나사산이 손상되거나 공구가 파손될 수 있는 막힌 구멍 나사 가공 작업에 매우 효과적입니다.
"확장된" 설계를 통해 더 깊은 공동이나 접근하기 어려운 공작물 영역에서 가공이 가능합니다. 제조업체는 CNC 머시닝 센터, 자동화된 생산 라인 및 정밀 엔지니어링 작업에서 이러한 탭을 자주 사용합니다.
| 특징 | 혜택 |
|---|---|
| 나선형 플루트 디자인 | 효율적인 칩 배출 |
| 확장된 생크 | 심공 애플리케이션에 대한 액세스 |
| JIS 규격 | 신뢰할 수 있는 치수 정확도 |
| 고속도강 또는 초경 | 향상된 내구성과 절단 안정성 |
2. 나선형 플루트 탭은 어떻게 작동합니까?
나선형 플루트 탭의 절삭날은 내부 나사산을 생성하는 동시에 나선형 플루트를 통해 칩을 위쪽으로 운반합니다. 이 메커니즘은 막힘을 최소화하고 가공의 매끄러움을 향상시킵니다.
막힌 홀을 태핑하면 칩이 자연스럽게 바닥에 쌓입니다. 직선 플루트 탭은 이러한 칩을 압축하여 토크 및 공구 파손 위험을 증가시킬 수 있습니다. 나선형 플루트 탭은 구멍에서 칩을 들어 올려 이 문제를 해결합니다.
나선형 각도는 성능에 큰 영향을 미칩니다.
- 15° 나선:더 단단한 재료에 적합
- 35° 나선형:범용 애플리케이션
- 45° 나선형:부드러운 소재와 높은 칩 배출 요구사항
적절한 칩 제어는 다음을 직접적으로 향상시킵니다.
- 스레드 정확도
- 표면 마감 품질
- 생산 속도
- 도구 수명
- 기계 안정성
3. JIS 표준이 중요한 이유는 무엇입니까?
JIS 표준은 일본 및 글로벌 제조 시스템 전반에 걸쳐 치수 일관성, 나사 가공 정밀도 및 호환성을 보장합니다. 표준화는 교체 가능한 부품과 엄격한 공차를 요구하는 산업에서 특히 중요합니다.
JIS 규격 탭은 다음을 제공합니다.
- 일관된 피치 정확도
- 안정적인 스레드 기하학
- 안정적인 절단 성능
- 국제 기계와의 호환성
- 거부율 감소
다국적 제조업체의 경우 표준화된 툴링은 조달 및 생산 관리를 단순화합니다. 일관성은 또한 CNC 환경의 자동화 신뢰성을 향상시킵니다.
4. 확장 나선형 플루트 탭의 주요 장점
현대 제조업체는 여러 가공 문제를 동시에 해결하기 때문에 JIS 확장 나선형 플루트 탭을 선호합니다.
| 이점 | 산업적 영향 |
|---|---|
| 탁월한 칩 제거 | 막힘 및 실 불량 방지 |
| 낮은 절삭 토크 | 기계 부하 감소 |
| 향상된 표면 마감 | 스레드 품질 향상 |
| 확장된 도구 범위 | 심공 용도에 적합 |
| 공구 파손 감소 | 가동 중지 시간 및 교체 비용 감소 |
이러한 장점은 사소한 비효율성이라도 상당한 생산성 손실로 이어질 수 있는 대량 제조에서 특히 중요합니다.
5. 일반적인 산업 응용
JIS 확장 스파이럴 플루트 탭은 고품질 암나사가 필요한 정밀 가공 분야에서 널리 사용됩니다.
자동차 산업
자동차 제조업체는 엔진 블록, 변속기 하우징, 브레이크 시스템 및 알루미늄 합금 부품에 이러한 탭을 사용합니다. 빠른 칩 배출은 자동화 라인의 생산 효율성을 향상시킵니다.
항공우주공학
항공우주 분야에는 티타늄 합금, 내열강 등 가볍지만 가공이 어려운 재료가 사용됩니다. 고성능 나선형 플루트 탭은 엄격한 공차 하에서 나사산 신뢰성을 보장합니다.
전자제품 제조
전자 장치에는 높은 정밀도가 요구되는 소형 나사 구멍이 포함되어 있는 경우가 많습니다. 확장 탭을 사용하면 주변 구성 요소를 손상시키지 않고 컴팩트한 내부 구조에 접근할 수 있습니다.
금형 및 다이 산업
금형 제조업체는 냉각 시스템 및 조립 구조에 대한 정확한 나사 가공을 요구합니다. 나선형 플루트 탭은 나사산 청결성과 치수 안정성을 향상시킵니다.
6. 이 탭에 적합한 재료
적절한 탭 재료를 선택하는 것은 절단 효율성과 내구성에 직접적인 영향을 미칩니다.
| 탭 소재 | 적합한 공작물 재료 | 장점 |
|---|---|---|
| HSS | 일반강, 알루미늄 | 저렴하고 다재다능함 |
| HSS-E | 스테인레스 스틸 | 더 높은 내열성 |
| 분말야금 | 고강도 합금 | 우수한 내마모성 |
| 카바이드 | 경화재료 | 극도의 강성과 긴 수명 |
제조업체는 탭 재료를 선택하기 전에 피삭재 경도, 절삭 속도, 절삭유 상태 및 나사 깊이를 평가해야 합니다.
7. 코팅 기술 및 성능
최신 코팅은 마찰을 줄이고 내마모성을 높여 탭 성능을 크게 향상시킵니다.
- TiN 코팅:범용 내마모성
- TiCN 코팅:연마재에 대한 더 높은 경도
- TiAlN 코팅:고속 가공에 탁월한 내열성
- AlCrN 코팅:우수한 내산화성
코팅 탭의 장점은 다음과 같습니다.
- 더 긴 서비스 수명
- 절삭열 감소
- 낮은 마찰계수
- 더 높은 가공 속도
- 더 나은 표면 마감
대량 생산 환경에서 코팅 기술은 시간이 지남에 따라 툴링 비용을 크게 줄일 수 있습니다.
8. 일반적인 스레딩 문제 및 해결 방법
스레딩 작업에서는 다양한 가공 문제가 발생할 수 있습니다. 원인을 이해하면 제조업체가 효율성을 향상하는 데 도움이 됩니다.
| 문제 | 가능한 원인 | 권장 솔루션 |
|---|---|---|
| 탭 파손 | 칩 배출 불량 | 나선형 플루트 탭 사용 |
| 거친 스레드 | 부적절한 절단 속도 | 가공 매개변수 조정 |
| 과도한 마모 | 윤활 부족 | 절삭유 공급 개선 |
| 스레드 부정확성 | 도구 런아웃 | 스핀들 정렬 확인 |
예방적 유지보수와 적절한 툴링 선택을 통해 이러한 문제를 크게 줄일 수 있습니다.
9. 올바른 탭 선택
적합한 JIS 확장 스파이럴 플루트 탭을 선택하려면 가공 조건을 주의 깊게 평가해야 합니다.
공작물 재료 고려
알루미늄과 같은 부드러운 재료는 나선형 각도가 높을수록 이점이 있는 반면, 단단한 재료는 더 강한 형상이 필요합니다.
구멍 유형 평가
막힌 홀에는 칩 제거가 중요하기 때문에 일반적으로 나선형 플루트 탭이 필요합니다.
기계 성능 검토
고속 CNC 시스템에는 최적의 효율성을 위해 코팅된 초경 탭이 필요할 수 있습니다.
생산량 분석
대량 생산 작업에서는 가동 중지 시간 감소로 인해 프리미엄 코팅 및 고급 공구 재료의 이점을 누릴 수 있습니다.
10. 유지보수 및 공구수명 팁
적절한 유지 관리는 탭 수명을 연장하고 일관된 나사산 품질을 보장합니다.
- 적절한 절삭유를 사용하십시오
- 안정적인 스핀들 정렬 유지
- 절삭 속도 및 이송 모니터링
- 정기적으로 도구의 마모 여부를 검사하세요.
- 탭을 보호 케이스에 보관하세요.
- 과도한 절삭력을 피하십시오
또한 도구 관리 시스템은 제조업체가 사용 주기를 모니터링하고 오류가 발생하기 전에 시기적절한 교체 일정을 잡는 데 도움이 될 수 있습니다.
11. 다른 탭 유형과의 비교
| 탭 유형 | 최고의 응용 프로그램 | 칩 방향 |
|---|---|---|
| 스트레이트 플루트 탭 | 짧은 관통 구멍 | 중립적 |
| 나선형 포인트 탭 | 관통 구멍 | 앞으로 |
| 나선형 플루트 탭 | 막힌 구멍 | 상승 |
| 양식 탭 | 칩리스 스레딩 | 칩 없음 |
이러한 옵션 중에서 나선형 플루트 탭은 정밀 막힌 구멍 나사 가공을 위한 가장 다양한 솔루션 중 하나로 남아 있습니다.
12. 산업 동향 및 자동화
스마트 제조 및 CNC 자동화의 증가로 인해 고성능 스레딩 도구에 대한 수요가 계속 증가하고 있습니다.
최신 가공 시설에는 다음이 필요합니다.
- 더 높은 절단 속도
- 가동 중지 시간 감소
- 안정적인 자동화 운영
- 공구 수명 연장
- 예측 가능한 가공 결과
JIS 확장 스파이럴 플루트 탭은 연속 작동 중에 안정적인 성능을 제공하므로 이러한 요구 사항에 잘 부합합니다.
이제 고급 공구 제조업체는 정밀 연삭, 나노 코팅 기술 및 최적화된 플루트 형상을 통합하여 절삭 성능을 더욱 향상시킵니다.
Taizhou Hongyi Precision Tools Co.,Ltd. 는 현대 가공 요구 사항에 맞게 맞춤화된 신뢰할 수 있는 나사 가공 솔루션으로 산업 고객을 계속 지원하고 있습니다.
13. 자주 묻는 질문
나선형 플루트 탭은 막힌 구멍에 적합합니까?
예. 상향 칩 배출 설계로 인해 막힌 구멍 나사 가공 작업에 매우 효과적입니다.
이 탭은 어떤 재료를 가공할 수 있나요?
탭 재료와 코팅에 따라 알루미늄, 탄소강, 스테인리스강, 티타늄 합금 및 다양한 엔지니어링 재료를 가공할 수 있습니다.
코팅이 왜 중요한가요?
코팅은 고속 가공 조건에서 마찰을 줄이고 내마모성을 향상시키며 공구 수명을 연장합니다.
공구 파손을 최소화하려면 어떻게 해야 합니까?
적절한 절삭 매개변수, 절삭유 공급 및 적절한 탭 형상을 사용하면 파손 위험이 크게 줄어듭니다.
이러한 탭을 일반적으로 사용하는 산업은 무엇입니까?
자동차, 항공우주, 금형 제조, 의료 장비 및 전자 산업에서는 JIS 확장 스파이럴 플루트 탭을 자주 사용합니다.
14. 최종 생각
JIS 확장 스파이럴 플루트 탭은 나사 가공 품질, 칩 제어 및 생산 효율성이 필수적인 정밀 제조 환경에서 중요한 역할을 합니다. 공구 마모를 줄이면서 막힌 구멍 가공 성능을 향상시키는 능력은 현대 산업 전반에 걸쳐 필수적인 솔루션입니다.
가공 기술이 계속 발전함에 따라 제조업체는 일관되고 안정적인 성능을 제공할 수 있는 툴링 시스템을 점점 더 요구하고 있습니다. 숙련된 공급업체의 고품질 탭을 선택하면 생산성이 크게 향상되고 장기적인 운영 비용이 절감됩니다.문의하기.
