JIS 확장 롤링 탭

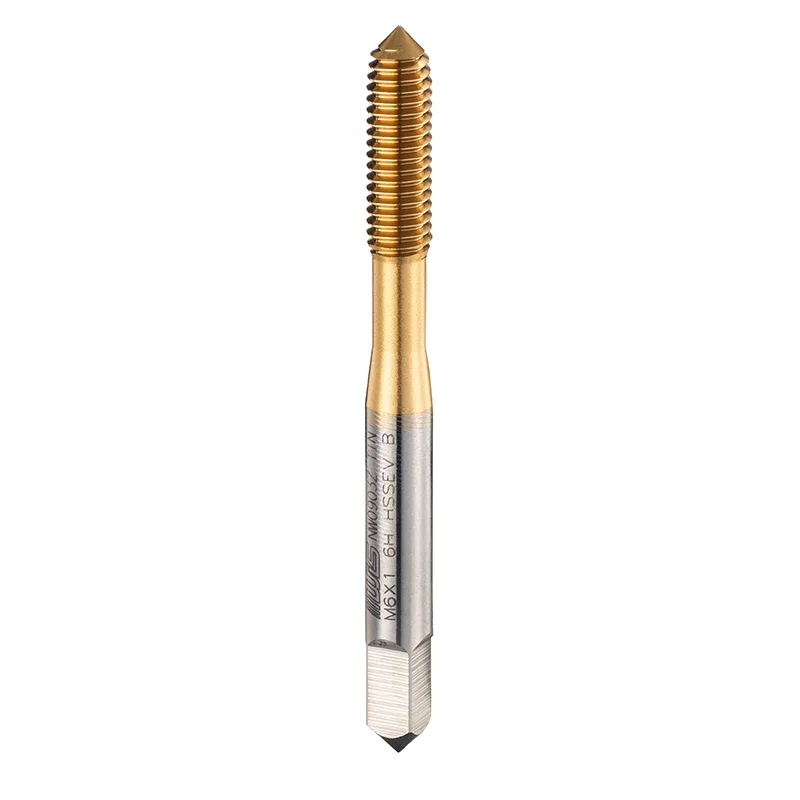

확장된 구조, 높은 강성, 칩 없는 냉간 압출 공정이라는 세 가지 핵심 장점을 갖춘 Wilson JIS 확장 롤링 탭은 깊은 구멍과 접근하기 어려운 나사 가공을 위한 최적의 솔루션입니다. 신뢰할 수 있는 공급업체이자 제조업체인 중국에 본사를 둔 Wilson은 엄격한 공장 생산 표준과 지속적인 기술 혁신을 통해 글로벌 고객에게 고성능, 고신뢰성 나사 가공 솔루션을 제공하여 제조 산업이 심공 가공 병목 현상을 극복하고 제품 품질과 생산 효율성을 향상하도록 돕습니다.

핵심 제품 디자인

깊은 구멍, 막힌 구멍, 공작물 내 숨겨진 영역의 나사 가공에서 표준 탭은 길이와 강성이 부족하여 가공 영역에 도달하지 못하거나 가공 중 워블링, 정렬 불량, 탭 파손 등의 문제가 발생하는 경우가 많습니다. Wilson JIS 확장 롤링 탭은 구조적으로 최적화된 설계로 이러한 한계를 해결합니다.

1. 확장된 구조 설계

더 긴 절삭날과 생크를 활용하여 공작물 깊숙이 쉽게 침투하여 표준 탭이 처리할 수 없는 깊은 구멍과 접근하기 어려운 영역에 정확하게 도달하여 복잡한 조건에서 나사 가공 작업을 완료합니다.

2. 고강성 재료 및 공정

고성능 모재 강과 정밀 열처리 공정을 사용하는 탭은 탁월한 굽힘 및 진동 저항성을 갖추고 있어 긴 오버행 가공 시나리오에서도 안정성을 유지하고 흔들림과 변형을 방지합니다.

3. 칩이 없는 냉간 압출 성형 공정

기존의 절삭 방식을 버리고 탭은 냉간 압출을 통해 나사산을 형성하므로 가공 과정에서 칩이 발생하지 않습니다. 이는 칩 막힘으로 인한 탭 파손 위험을 근본적으로 방지하는 동시에 나사산 강도와 표면 조도를 향상시킵니다.

핵심 성능 이점

1. 최고의 치수 정확도, 엄격한 나사 품질 관리

정밀 연삭 기술과 결합된 제품의 강성은 미크론 수준의 치수 정확도 제어를 달성합니다. 가공 중에 공구 흔들림이 효과적으로 억제되어 깊은 구멍 나사산의 형태 및 위치 공차와 치수 일관성이 엄격하게 보장되어 나사산 정렬 불량, 불규칙한 나사산 및 치수 편차와 같은 문제를 방지합니다. 이를 통해 모든 스레드가 JIS 표준 및 고급 조립 요구 사항을 충족합니다.

2. 가혹한 작업 조건에도 적응할 수 있는 높은 가공 신뢰성

안정적인 냉간압출 공정으로 깊은 홀 가공 시 공구 파손 위험을 대폭 줄여 홀 입구부터 바닥까지 균일하고 강도가 높으며 표면 조도가 높은 고품질 나사산을 형성합니다. 고경도강, 스테인리스강 등 가공이 어려운 소재든, 길이 대 직경 비율이 큰 깊은 구멍과 막힌 구멍이든 고품질 나사산을 일관되게 생산할 수 있어 자동차 부품, 유압 장비, 정밀 기계 및 기타 분야의 높은 표준 조립 요구 사항을 완벽하게 충족합니다.

실제 적용 사례

사례: 자동차 변속기용 심공 나사 가공

한 유명한 자동차 부품 공장에서는 변속기 하우징에 깊은 구멍(80mm 깊이, M8 스레드, 40Cr 소재)을 가공해야 했습니다. 이전에는 표준 탭을 사용하면 탭 파손이 자주 발생하고 나사 조도가 부족하여 합격률이 82%에 불과했습니다.

Wilson JIS 확장 롤링 탭을 채택한 후:

- 확장된 생크는 80mm 깊이 구멍의 바닥에 쉽게 도달하여 사각지대를 제거합니다.

- 칩 프리 공정으로 칩 막힘 현상이 없으며, 가공 중 탭 파손이 없습니다.

- 나사산 강도가 30% 증가하고 표면 조도가 Ra0.8에 도달했으며 통과율이 99.5%로 증가했습니다.

- 단일 탭 수명이 2배 증가하고 전체 가공 비용이 25% 감소했습니다.

Wilson JIS 확장 롤링 탭 매개변수(사양)

FAQ

Q1: Wilson JIS 확장 롤링 탭과 일반 절단 탭의 핵심 차이점은 무엇입니까?

A1: 핵심적인 차이점은 가공 원리와 성능에 있습니다. 일반 절단 탭은 금속을 절단하여 나사산을 생성하고 막히거나 파손되기 쉽고 나사산 강도가 낮은 칩을 생성합니다. 반면에 Wilson JIS 확장 롤링 탭은 칩이 없는 냉간 압출을 통해 형성되므로 금속이 소성적으로 흘러 나사산을 형성할 수 있습니다. 이 공정을 통해 칩이 발생하지 않고 실 강도가 약 30% 증가하며 표면이 더욱 매끄러워집니다. 확장된 고강성 설계는 일반적인 절삭 탭으로는 긴 오버행과 깊은 구멍을 처리할 수 없는 깊은 구멍 가공에도 적합합니다.

Q2: 이 제품은 어떤 재질과 실 사양을 지원합니까?

A2: 저탄소강, 중탄소강, 합금강, 스테인레스강(304/316), 알루미늄 합금 및 기타 가소성이 좋은 금속을 포함한 광범위한 재료를 지원합니다. 경도가 40HRC 이하인 공작물을 가공할 수 있습니다. 나사 사양은 일반적으로 사용되는 미터법 M3-M16을 포함하며 고객 요구에 따라 특수 사양을 맞춤 설정할 수 있습니다. 다양한 산업 분야의 깊은 구멍 나사 가공 요구 사항을 충족하기 위해 JIS 표준을 엄격하게 준수합니다.
